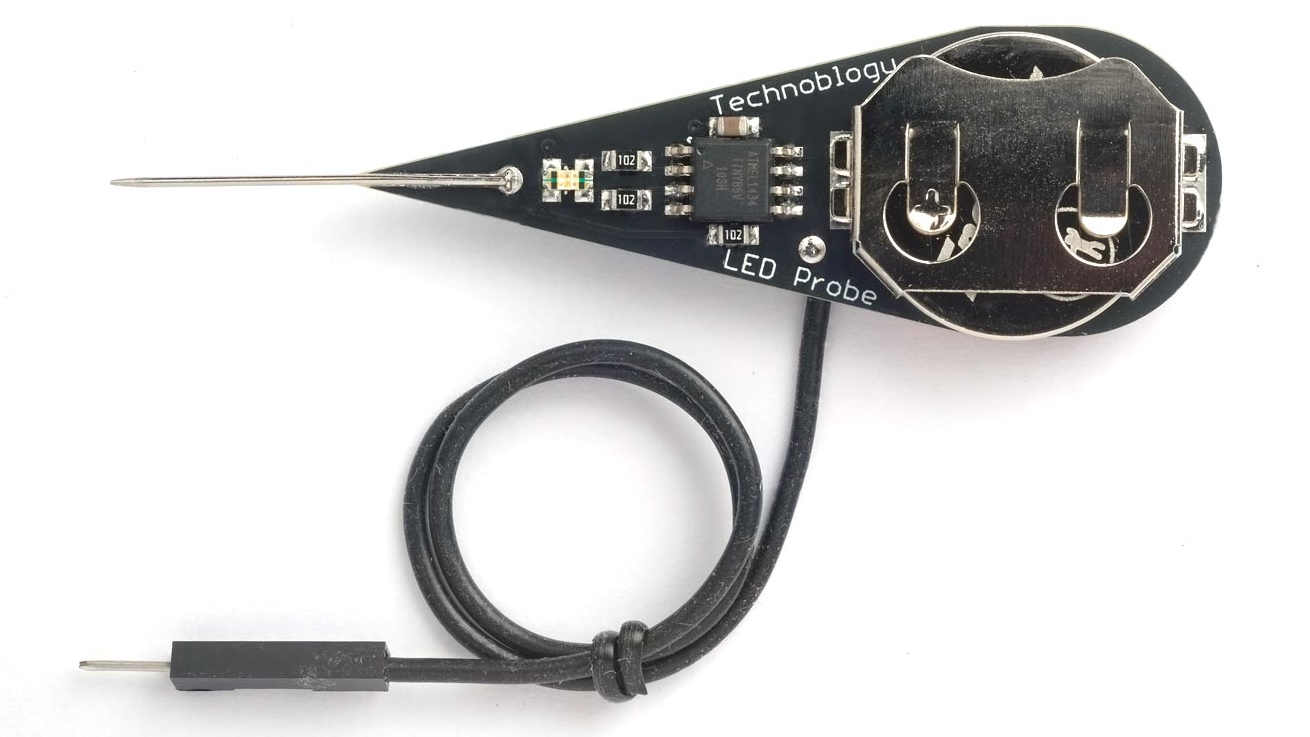

Se você trabalhou em um projeto com pequenos LEDs, conhece a frustração de determinar sua polaridade. Este engenhoso Sonda LED de [David] Empacota muitos recursos úteis em um circuito simples e fácil de implementar.
A maioria dos multímetros possui uma função de teste de diodo que pode ser usada para verificar os LEDs; No entanto, isso vai um passo adiante. Não apenas a sonda acenderá um LED, como também iluminará, independentemente de qual lado do LED os leads estão tocando. Um LED vermelho/verde na sonda indicará se a ponta da sonda estiver no ânodo ou cátodo.
A sonda é alimentada por uma única bateria CR2032 e você pode notar que não há interruptor ligado/desligado. Isso ocorre porque a sonda entra em um modo de suspensão muito de baixa corrente entre os usos. A inteligência de teste é tratada por um attiny85 ou, na versão mais recente, um attiny202, embora o conceito e o design básicos sejam compatíveis com vários outros chips. Todos os arquivos de design para a PCB, o código attiny, uma lista de peças e uma explicação detalhada de como ele funciona estão disponíveis em [David]Website, então verifique -os. Depois de criar uma dessas sondas, você deseja que algo o teste, então discover alguns dos projetos de LED que apresentamos no passado.
